石墨改性聚丙烯列管式換熱器(冷凝器)
產品介紹
本設備為全塑、固定、管板、列管式換熱器,系用石墨改性聚丙烯熟料制成,売體、管板、封頭法蘭及接管等零部件均采用純聚丙烯熟料制成。
性能特點
1、耐腐蝕性:聚丙烯具有優良的耐化學藥品性,對于無機化合物,不論酸堿鹽溶液,除氧化性外,幾乎直到100°C,都對其無破壞作用,對幾乎所有溶劑在室溫下均不溶解, 一般院表登及醇粉,酷産類等介質均可所有本設備。
2、重量輕:由于聚丙烯的比重僅0.91-0.93,是樹脂中**★輕的材料,所有本設備非常輕便,對設備的安裝,維修均有利。
3、耐溫性:本品熔點為164~174°C,因此一般使用溫度可達110~125°C,在無外力情況下達到150°C時也不變形。
4、其他性能:無毒性、不結垢,不污染介質,也可用食品工業。
使用范圍
由于具有以上特點,使用本設備適合于在化工、輕工、冶金、制藥、食品、化纖等到工業中做各種用途的換熱設備,尤其宜于做冷凝器,代替原有的不銹鋼、搪瓷、石墨、玻璃冷凝氣。
使用情況
實踐說明
本設備操作穩定、效果良好、安裝方便,完全滿足生產需求,久的已達八年,充分體現了上述優點。

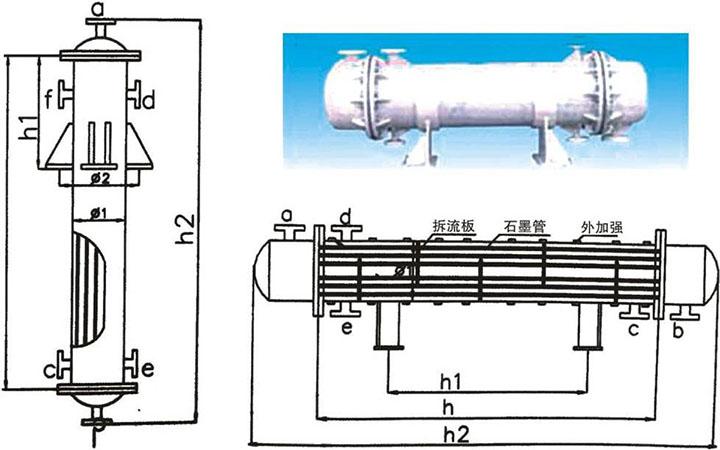

管口用圖表
序號 | 用途 |
1 | 管程入口或出口 |
2 | 管程入口或出口 |
3 | 冷卻水入口 |
4 | 冷卻水出口 |
5 | 備用口 |
石墨改性聚丙烯機械性能 | 技術數據i | 基改性聚丙烯機械性能 | 技術數據 | ||
密度g/cm3 | 1.1 | 密度g/cm3 | 0. g1 | ||
工作溫度℃ | -5~125 | 工作溫度℃ | -10~130 | ||
線膨脹系數101/C | 5.7~12 | 線膨脹系數10y℃ | 10.8~11.2 | ||
抗沖強度kg/cm2 | ≥6. 5 | 抗沖強度kg/cm2 | ≥15 | ||
抗拉強度kg/cm2 | ≥6. 5 | 抗沖強度kg/cm2 | ≥15 | ||
焊接抗拉強度cm2 | ≥123 | 焊接抗拉強度cm2 | ≥165 | ||
傳熱系數Kca1/cm'. h.℃ | 300-400 | 傳熱系數Kca1/cm' h.℃ | 80-200 | ||
工作壓力 | 正壓Mpa | ≤0. 3 | 工作壓力 | 正壓Mpa | ≤0. 3 |
負壓Mpa | -0. 1 | 負壓Mpa | -0. 1 | ||
出廠水壓試驗M1)a | 0.4 | 出廠水壓試驗Mpa | 0.4 |
注意事項
1、由于本設備材質為PP熟料,較脆,所有在運輸途中嚴禁碰撞、重物濟壓等有損設備的行為,上下貨時輕拿輕放;安裝時要慢慢緊固螺栓,以免損壞設備。
2、應避免與明火接觸。
3、開車使用時應先通入冷卻水,灌滿后再通入所需換熱的介質。立式換熱器的冷卻水應上進下出,臥式的應于換熱管內的介質逆流而行。
4、應盡量降低冷卻水的溫度,以提高換熱效果。推薦的冷卻水溫度為<20°C。
訂貨需知
1、請査閱產品說明書中的性能,針對介質和使用條件選的本設備。
2、每臺換熱器規格面積由用戶指定,換熱管及売體直徑請參考換熱器規格表。
3、指明安放形式(立式或臥式) ,如需改管接口尺寸及方位應事先提出,以便按需制造。
4、本公司也可按用戶的要求進行制造。

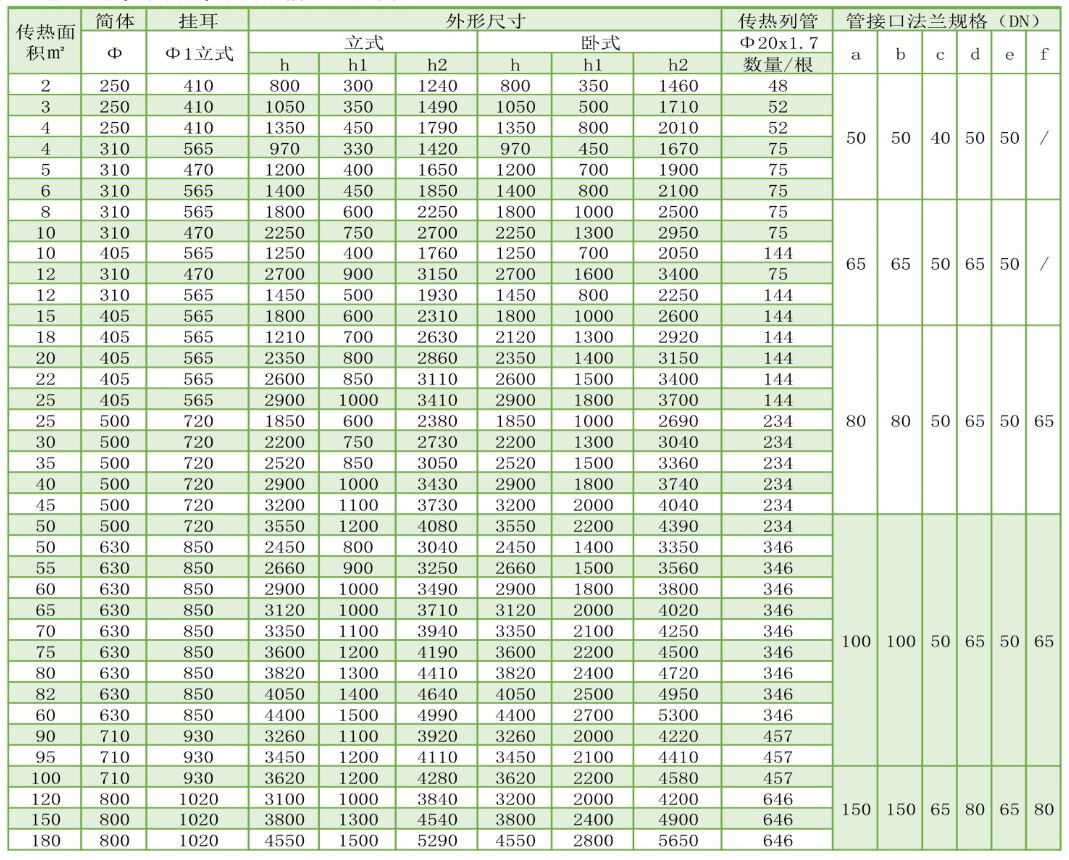

換熱器(冷凝器)系列規格選型表単位: mm
1、 200以上一300平方吸收器另行設計制造。
2、管接口法蘭規格及方位可根據用戶需要制作。
3、吸收面積計算公式:A=nd( H-25-0.06 ) n
式中A一計算吸收面積; m· ; d一吸收列管外徑: m
